Robotické zváranie veľkých oceľových konštrukcií

Robotické MIG/MAG zváracie pracovisko pre výrobu oceľových konštrukcií

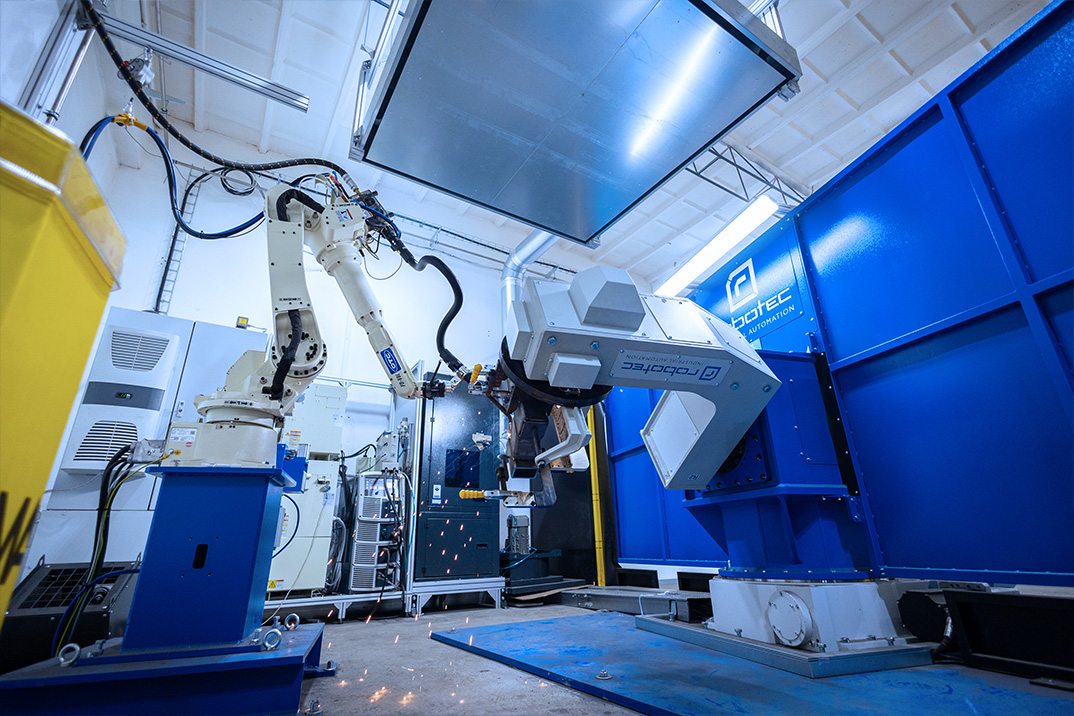

Pre zákazníka z oblasti výroby rozmerných oceľových konštrukcií sme realizovali robotické zváracie pracovisko s dôrazom na flexibilitu a precíznosť zvárania. Riešenie je postavené na robote OTC Daihen FD-V8L s 500 A MIG/MAG zváracím zdrojom s technológiou Low Spatter a kompletným zváracím príslušenstvom.

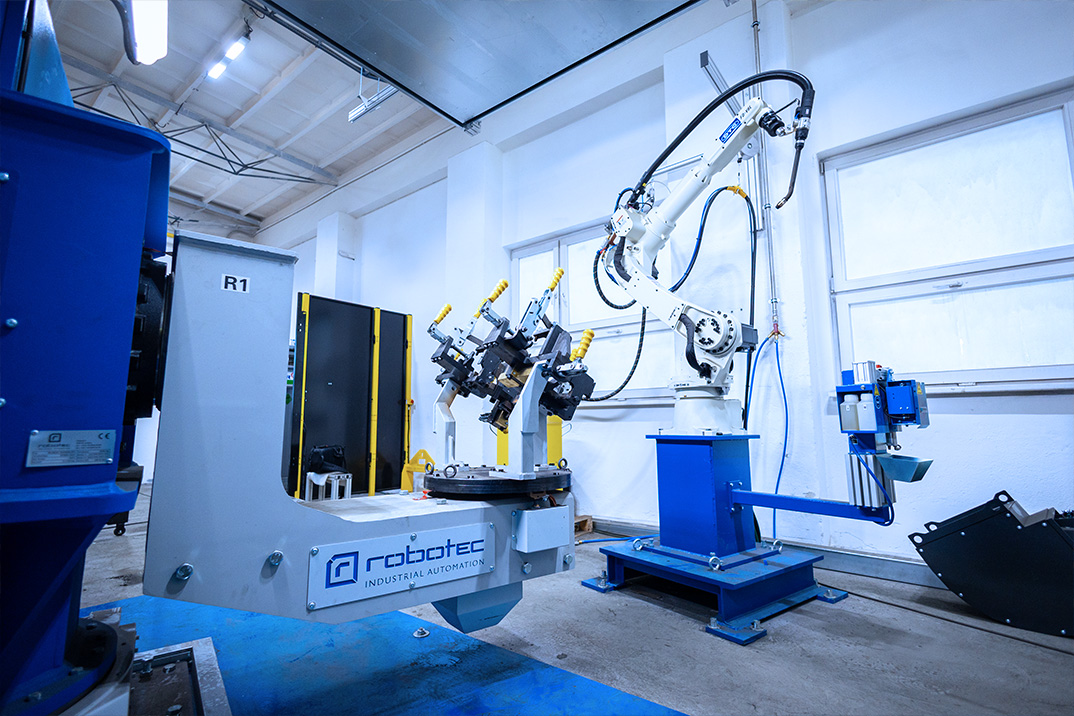

Pracovisko je vybavené dvojicou dvojosých L-polohovadiel umiestnených na otočnom stole s nosnosťou 2 × 750 kg, ktoré umožňujú efektívnu dvojstanicovú prevádzku a minimalizáciu prestojov. Presnosť zvárania zabezpečuje kombinácia ARC senzora a touch senzora, pričom synchronizácia robota s polohovacou technikou je riadená pomocou Multi-Synchromotion softvéru.

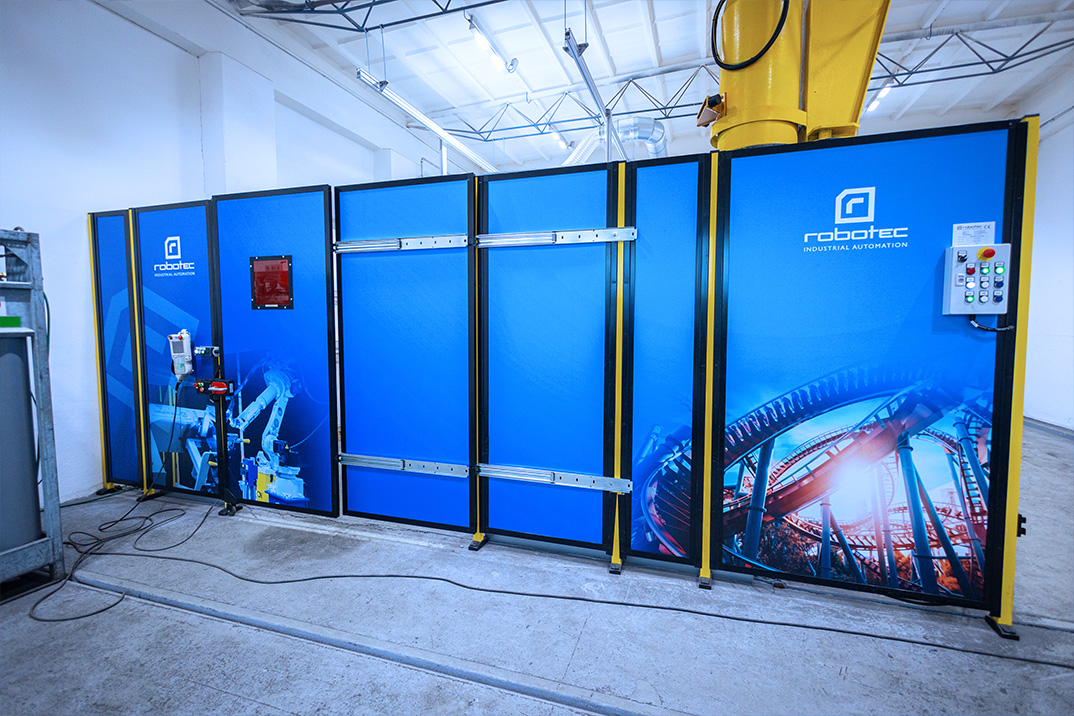

Dodávka zahŕňala návrh, integráciu, montáž a uvedenie do prevádzky robotického pracoviska vrátane bezpečnostných prvkov, PLC riadenia a kompletného zváracieho príslušenstva. Výsledkom je flexibilné robotické riešenie určené pre zváranie širokého spektra oceľových zvarencov s vysokými nárokmi na kvalitu a opakovateľnosť procesu.

Informácie o projekte

Priemyselný segment: Výroba veľkorozmerných oceľových konštrukcií a komponentov pre energetiku a priemysel
Typ projektu: Dvojstanicové robotické MIG/MAG zváracie pracovisko
Technológia: MIG/MAG zváranie s technológiou Low Spatter
Počet robotov: 1 x robot OTC Daihen FD19-V8L
Polohovanie: 2x dvojosé L-polohovadlá (750 kg) na otočnom stole
Senzory a výbava: ARC senzor + Touch senzor

Integrácia:

OTC Daihen WB-P500L (Low Spatter) zvárcí zdroj, vodou chladený horák, dvojosé polohovadlá, externé osi, zváracie príslušenstvo, I/O rozvádzač, PLC, elektroinštalácia, bezpečnostné prvky

Rozsah dodávky: Návrh, projektovanie, integrácia, programovanie, uvedenie do prevádzky, školenie
